Boîtier papillon voiture : symptômes, nettoyage et diagnostic

Quels sont les signes révélateurs d’un dysfonctionnement du système d’admission ? Un boîtier papillon mal entretenu engendre souvent des ralentis irréguliers et un fonctionnement moteur instable. Il est situé entre le filtre à air et le collecteur d’admission, ce qui expose le clapet à la suie et aux dépôts huileux, altérant sa mobilité. Sans actions correctives, ces défauts peuvent affecter les phases d’accélération, la consommation et l’allumage du voyant moteur. On peut ainsi mieux comprendre le diagnostic technique et les solutions possibles pour restaurer son bon fonctionnement.

Définition et rôle du boitier papillon voiture

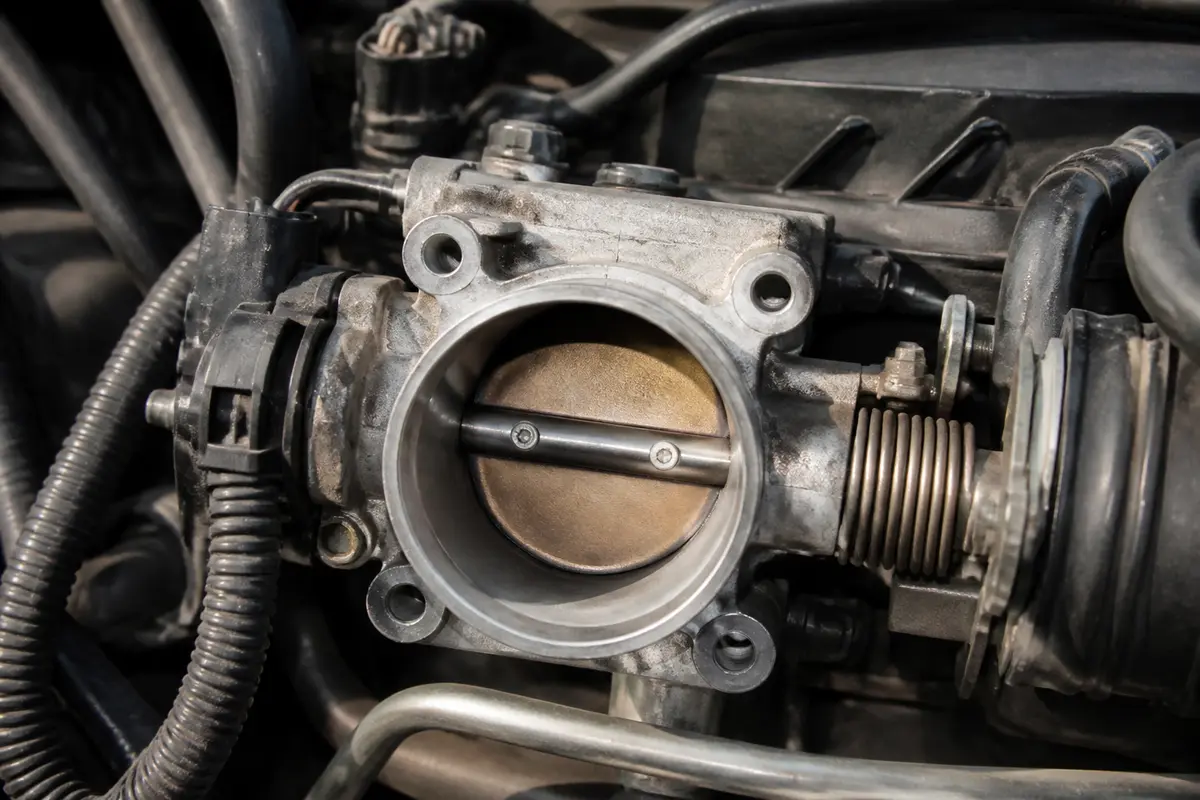

Le boîtier papillon, souvent appelé corps papillon, est un composant essentiel du moteur à allumage commandé. Il contrôle la quantité d’air admise par le moteur en modulant l’ouverture d’un clapet mobile, appelé papillon. Ce clapet pivote généralement sur un axe à 90°, permettant ainsi d’ajuster précisément le flux d’air entrant.

Positionné entre le filtre à air et le collecteur d’admission, il sert à réguler le mélange air-carburant de façon optimale. Sur les moteurs essence, ce composant permet de doser la charge du moteur, stabilise le régime au ralenti et intervient lors des phases d’accélération ou de décélération. Sur les moteurs diesel modernes, son rôle est moins direct mais participe à la création d’une légère dépression pour la vanne EGR et contribue à adoucir l’arrêt moteur.

Le boîtier papillon électronique intègre souvent un ou plusieurs capteurs de position qui communiquent en permanence avec l’ordinateur de bord (ECU). Cette gestion électronique améliore la précision de la régulation d’air, optimisant la combustion, réduisant la consommation et limitant les émissions polluantes.

Fonctionnement mécanique et électronique du boitier papillon

Le fonctionnement du boîtier papillon allie des mécanismes mécaniques et électroniques. Historiquement, le clapet était commandé mécaniquement par un câble relié à la pédale d’accélérateur.

Sur les véhicules modernes, la commande est électronique : la pédale d’accélérateur dispose d’un capteur qui transmet la demande à l’ECU. Celui-ci pilote ensuite un servomoteur électrique qui ajuste l’ouverture du volet en fonction des besoins du moteur.

Ce volet mobile, qui peut être détecté par un potentiomètre ou un capteur intégré, varie son ouverture pour doser la quantité d’air selon la puissance demandée. En relâchant la pédale, le volet revient automatiquement en position presque fermée pour maintenir le ralenti.

Le système électronique compare en continu la position du papillon et la consigne envoyée par la pédale et détecte toute anomalie, comme un volet coincé ou un capteur défectueux. Le boîtier papillon électronique offre ainsi un contrôle fin qui s’adapte aux conditions réelles de conduite.

Symptômes et diagnostic du boitier papillon voiture

Un boîtier papillon défectueux ou encrassé se manifeste par plusieurs signes visibles dans le comportement du moteur : symptômes du voyant orange. Il est important de rester vigilant face à ces indications pour éviter d’éventuels problèmes plus graves.

• À-coups à l’accélération, moteur qui répond de façon saccadée.
• Ralenti irrégulier ou instable, notamment à froid, avec parfois des calages.
• Perte de puissance, difficultés à monter dans les tours.
• Surconsommation de carburant due à un mauvais dosage air/carburant.
• Apparition du voyant moteur « check engine » en lien avec des codes défaut spécifiques.
• Difficultés au démarrage moteur ou calages fréquents après le démarrage.

La température ambiante influence la manifestation des symptômes : un boîtier papillon encrassé montre souvent un ralenti qui se dérègle surtout à froid, car le moteur s’appuie plus sur la régulation d’air à ce moment. Un filtre à air sale favorise l’accumulation de dépôts de suie et d’huile sur le volet, réduisant sa mobilité.

L’entretien régulier du filtre à air est ainsi crucial pour éviter l’encrassement prématuré du composant, qui dépasse rarement 100 000 km avant une première intervention si les conditions d’usage incluent beaucoup de trajets urbains ou poussiéreux.

Notre regard. « Réagir dès les premiers symptômes évite des dommages coûteux au système d’admission et à la vanne EGR. »

Nettoyage et entretien du boîtier papillon

Nettoyage par un professionnel: étapes et coûts

Le nettoyage réalisé en atelier implique souvent le démontage complet du boîtier papillon. Le professionnel utilise un produit nettoyant spécifique afin d’éliminer les dépôts de suie et d’huile bloquant la mobilité du volet. Il est également possible d’effectuer un nettoyage du boîtier papillon pour restaurer ses performances.

Ce procédé garantit un nettoyage profond et permet de vérifier l’état du capteur de position. Le coût total de cette prestation varie généralement entre 50 et 150 € TTC, incluant la main-d’œuvre et les produits utilisés.

Après cette intervention, il est essentiel d’effectuer une réinitialisation électronique via une interface OBD pour que l’ECU recalibre la position de repos du clapet, garantissant un fonctionnement optimal.

Nettoyage en place et DIY: avantages et limites

Le nettoyage sans démontage consiste à injecter un spray nettoyant dans le circuit d’admission moteur tournant. Cette méthode est rapide et accessible dans certains garages mais moins efficace en cas d’encrassement important.

Pour les bricoleurs, le démontage et nettoyage manuel avec un spray adapté est possible sur des modèles accessibles. Il faut cependant disposer d’un outil OBD pour réinitialiser l’apprentissage du boîtier papillon électronique. Certains constructeurs comme Renault, Peugeot ou Citroën sont compatibles avec cette procédure même en DIY.

Coûts et options: remplacement ou nettoyage

Lorsque le boîtier papillon est trop usé ou son capteur endommagé, le remplacement complet s’impose. Le prix varie selon le modèle et la motorisation :

• Pièce détachée auto neuve : entre 80 et 300 €.
• Main-d’œuvre pour le montage : généralement entre 50 et 100 € en garage.

Le prix total oscille donc souvent entre 150 et 400 €. Un nettoyage permet en revanche de prolonger la durée de vie de la pièce, particulièrement si le volet reste souple et les capteurs fonctionnels.

Il faut savoir que la durée de vie moyenne d’un boîtier papillon avant encrassement ou panne complète dépend des conditions d’usage. Une utilisation fréquente en environnement poussiéreux ou urbain accélère l’usure, tandis qu’un bon entretien du filtre à air peut prolonger sa longévité au-delà de 100 000 km.

Processus de diagnostic et prévention

Le diagnostic commence par l’observation des symptômes puis un contrôle visuel du boîtier papillon, notamment du volet et de ses dépôts. On vérifie aussi l’état du filtre à air situé en amont, car un filtre sale est souvent la cause première d’encrassement. Si vous souhaitez en savoir davantage, il est utile de connaître les symptômes du boîtier papillon.

Ensuite, la lecture des codes défaut avec une valise OBD précise s’il existe un problème au niveau des capteurs ou du moteur électrique de commande. Le technicien contrôle l’alimentation électrique et le faisceau pour détecter d’éventuelles coupures ou oxydations.

Un boîtier papillon défaillant peut déclencher le mode dégradé du moteur, limitant la puissance et forçant l’arrêt anticipé. Il est alors recommandé de cesser de rouler pour éviter d’endommager la vanne EGR, le catalyseur ou le filtre à particules.

Pour éviter ces situations, il est conseillé d’effectuer régulièrement un nettoyage préventif et de remplacer le filtre à air tous les 20 000 à 30 000 kilomètres, conformément aux préconisations constructeur.

FAQ — Fonctionnement et entretien du boîtier papillon de voiture

Quels sont les symptômes d’un boîtier papillon défectueux ?

Les symptômes d’un boîtier papillon défectueux incluent à-coups à l’accélération, ralenti instable, perte de puissance, surconsommation de carburant et apparition du voyant moteur. Ces signes affectent le comportement moteur surtout à froid et peuvent causer des difficultés de démarrage.

Quel est le prix moyen pour la réparation d’un boîtier papillon ?

Le prix moyen de réparation d’un boîtier papillon, incluant nettoyage ou remplacement, varie entre 50 € et 400 € selon l’opération. Le nettoyage coûte généralement 50 à 150 €, tandis que le remplacement total, pièce et main-d’œuvre, peut atteindre 400 €.

Qu’est-ce que le boîtier papillon sur une voiture ?

Le boîtier papillon est un composant moteur qui contrôle la quantité d’air admise en modulant l’ouverture d’un clapet pivotant. Il régule le mélange air-carburant, stabilise le ralenti et adapte l’admission d’air selon la demande moteur, fonctionnant souvent de manière électronique.

Quels sont les symptômes d’un capteur de papillon défectueux ?

Un capteur de papillon défectueux provoque un mauvais dosage d’air, engendrant des à-coups, ralenti irrégulier, perte de puissance, démarrages difficiles et allumage du voyant moteur. Les anomalies électroniques sont détectées par l’ECU qui peut activer un mode dégradé.

Comment fonctionne le boîtier papillon sur une voiture diesel ?

Le boîtier papillon sur voitures diesel modernes crée une légère dépression facilitant la vanne EGR et adoucit l’arrêt moteur. Son rôle est moins direct que sur l’essence, mais il contribue à la régulation d’air pour optimiser l’admission et réduire les émissions polluantes.

Comment nettoyer et entretenir efficacement un boîtier papillon ?

Le nettoyage du boîtier papillon peut être fait en atelier avec démontage et produit spécifique, coûtant 50 à 150 €. Un nettoyage sans démontage ou DIY est possible mais moins efficace. Il faut aussi réinitialiser l’ECU après nettoyage pour garantir un bon fonctionnement.
